製品詳細
起源の場所: 中国
ブランド名: CHAOXIN
支払及び船積みの言葉
支払条件: T/T
導体材料: |
銅 |
パッケージの種類: |
ドラムで,またはあなたの要件として |
適用する: |
電動鉄道など |
特徴: |
電気伝導性 |
過剰摂取: |
標準や顧客要求 |
スタンダード: |
DIN48201 |
導体材料: |
銅 |
パッケージの種類: |
ドラムで,またはあなたの要件として |
適用する: |
電動鉄道など |
特徴: |
電気伝導性 |
過剰摂取: |
標準や顧客要求 |
スタンダード: |
DIN48201 |
機械的および電気的性質が良い銅の連鎖線
銅製の連鎖線は,柱やゲンターなどの支柱構造から吊り上げられ,上部に設置されます.それは鉄道の線路の長さ,電力を列車や電車に転送するための連続路線を形成するワイヤーは,車両に搭載された電流収集器と適切な接触を確保するために,特定の高さでストレートに固定され,配置されます.
銅 の 鎖 線 は,耐久 性 と 腐食 に 耐久 性 で 知ら れ て い ます.銅 は 自然 に その 表面 に 保護 的 な オキシド 層 を 形成 し,環境 の 要素 から 保護 する 助け に なり ます.この腐食 耐性 は,ワイヤ の 長寿 と 信頼性 を 保証 し ます頻繁な保守や交換の必要性を軽減します.
銅連鎖線は,高純度銅で作られた特殊なタイプの電導線である.それは電気鉄道や電車システムにおける上部接触線として機能する.車両に電力を供給する優れた電気伝導性,機械的強度,耐腐蝕性により,効率的で信頼性の高い電源伝送のための理想的な選択となります.
適用する
銅の連鎖線の製造過程は 特定の業界基準や規制の対象となることもあります電気化鉄道システムの重要な部品であるためこのプロセスはまた,鉄道インフラストラクチャの特定の要件と設計パラメータによって異なります.
銅接線の仕様:
| 銅線 E-CU | ||||||||||
| 定額 クロス セクション |
計算された横断面 | 番号 ワイヤ |
直径 | ワイヤの張力強度 |
耐性 (20°C) オム2mm2/m |
電気伝導性 (20°C) % IACS |
体重 | 計算した 断片負荷 |
||
| ワイヤ | 指揮者 | 前に/MPa | 後/MPa | |||||||
| E-CU 10 | 10.02 | 7 | 1.35±003 | 4.1 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 90 | 4.02 |
| E-CU 16 | 15.89 | 7 | 1.70±003 | 5.1 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 143 | 6.37 |
| E-CU 25 | 24.25 | 7 | 2.10±003 | 6.3 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 218 | 9.72 |
| E-CU 35 | 34.36 | 7 | 2.50±003 | 7.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 310 | 13.77 |
| E-CU 50 | 49.48 | 7 | 3.00±003 | 9.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 446 | 19.84 |
| E-CU 50 | 48.35 | 19 | 1.80±003 | 9.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 437 | 19.38 |
| E-CU 70 | 65.81 | 19 | 2.10±003 | 10.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 596 | 26.38 |
| E-CU 95 | 93.27 | 19 | 2.50±003 | 12.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 845 | 37.39 |
| E-CU 120 | 116.99 | 19 | 2.80±003 | 14.0 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1060 | 48.9 |
| E-CU 150 | 147.11 | 37 | 2.25±003 | 15.8 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1337 | 58.98 |
| E-CU 185 | 181.62 | 37 | 2.50±003 | 17.5 | ≥422 | ≥392 | ≤0.01786 | ≥96 | 1649 | 72.81 |
| 銅・マグネシウム合金で編んだ線 BZII | ||||||||||
| 定額 クロス セクション |
計算された横断面 | 番号 ワイヤ |
直径 | ワイヤの張力強度 |
耐性 (20°C) オム2mm2/m |
電気伝導性 (20°C) % IACS |
体重 | 計算した 断片負荷 |
||
| ワイヤ | 指揮者 | 前に/MPa | 後/MPa | |||||||
| BZII 10 | 10.02 | 7 | 1.35±003 | 4.1 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 90 | 5.88 |
| BZII 16 | 15.89 | 7 | 1.70±003 | 5.1 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 143 | 9.33 |
| BZII 25 | 24.25 | 7 | 2.10±003 | 6.3 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 218 | 14.24 |
| BZII 35 | 34.36 | 7 | 2.50±003 | 7.5 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 310 | 20.17 |
| BZII 50 | 49.48 | 7 | 3.00±003 | 9.0 | ≥608 | ≥589 | ≤0.02778 | ≥62 | 446 | 28.58 |
| BZII 50 | 48.35 | 19 | 1.80±003 | 9.0 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 437 | 28.39 |
| BZII 70 | 65.81 | 19 | 2.10±003 | 10.5 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 596 | 38.64 |
| BZII 95 | 93.27 | 19 | 2.50±003 | 12.5 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 845 | 54.76 |
| BZII 120 | 116.99 | 19 | 2.80±003 | 14.0 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 1060 | 67.57 |
| BZII 150 | 147.11 | 37 | 2.25±003 | 15.8 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 1337 | 86.37 |
| BZII 185 | 181.62 | 37 | 2.50±003 | 17.5 | ≥618 | ≥589 | ≤0.02778 | ≥62 | 1649 | 106.63 |
江井電気合金株式会社 (旧江井電気合金工場) は,1985年6月12日に設立され,主に研究開発,生産,高速鉄道補助製品の販売主な製品は,鉄道コンタクトワイヤ,鉄道負荷ケーブル,銅合金バスバー,その他の銅部品を含む銅合金深加工製品です.
設立以来,同社は高品質の銅合金製品と先進的な管理システムによるサービスを提供することにコミットしてきました.強力な研究開発能力優れた製品品質と包括的なサービスです
上海,広州,北京,チェン州,成都など,鉄道省下にある鉄道局と順次協力している.鉄道省の機関車・エンジン生産事業CRRC,国内自動車および電気機器製造企業,またXiangtan Electric,Dongfang Electricなどの国内外で知られる企業,シュナイダー・エレクトリックシメンス,ABB,GEなど戦略的協力関係を確立し,中国鉄道グループ電気ガス化局の銅および銅合金線と接触線のライセンス供給業者になりました.
銅コンタクトワイヤの技術サポートとサービスを提供します.

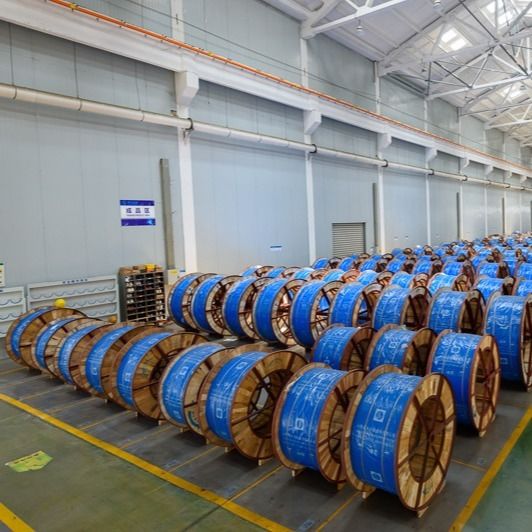

梱包と輸送:
