製品詳細
起源の場所: 中国
ブランド名: CHAOXIN
支払及び船積みの言葉
支払条件: T/T
延長の強さ: |
580 |
抵抗性 (20°C) Ωmm2/m: |
≤0.01777 |
グレード: |
クー-ETP |
キャラクター: |
安装が簡単 伝導性が良い |
利点: |
長寿 |
表面塗装: |
滑らか |
耐腐食性: |
すごい |
純度: |
990.9% |
延長の強さ: |
580 |
抵抗性 (20°C) Ωmm2/m: |
≤0.01777 |
グレード: |
クー-ETP |
キャラクター: |
安装が簡単 伝導性が良い |
利点: |
長寿 |
表面塗装: |
滑らか |
耐腐食性: |
すごい |
純度: |
990.9% |

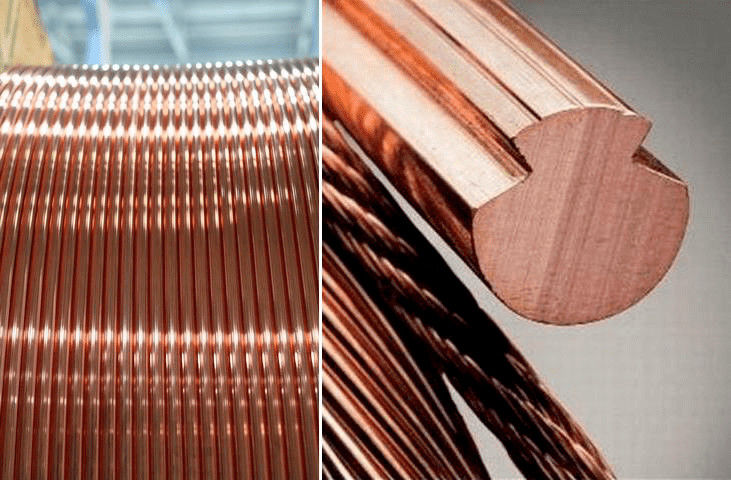

電気化鉄道用銅コンタクトワイヤの耐久性
銅接線は,電化鉄道,都市鉄道輸送,鉱山輸送機,その他のシステムを含むさまざまなアプリケーションで使用される主要な電気接続装置です.その主要機能は電力を送る通常は銅で製造され,優れた導電性と強度を提供し,高い機械的および電気的負荷に耐えることができます.
電気化鉄道で使用される銅接線の仕様には主に85mm2, 110mm2, 120mm2, 150mm2などがあります.銅接線の仕様は,通常,その横切りの面積に応じて分類されます.電気化鉄道のニーズを満たすため,銅接線の異なる仕様には異なる電気特性と機械的な強度があります.
鉄線の走行速度,負荷容量などの要因が考慮されます接触線が安全で信頼性の高い電力を送れるようにするために,電流容量やその他の要因を考慮する必要があります..
銅接線の利点は以下の通りである.
銅接線の仕様:
| EN 50149-2012 | ||||||||||||||
| 材料 | 指定 | 名義の十字架 セクション mm2 |
最低張力強度 MPa |
最低値 断片負荷 kN |
延伸の割合 骨折後 A200 |
抵抗 (km) 20°C オム/km |
耐性 (20°C) オム2mm2/m |
逆曲がり試験 | トルシオナル | 巻き込み | 温度係数 | ワイヤの質量 kg/km |
||
| ミニ % | 最大% | 完全な骨折 | 最小質量 | 最大質量 | ||||||||||
| 正常強度 銅 |
クー-ETP クー-FRHC クー-HCP クオフ |
80 | 355 | 27,5 | 3 | 10 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 355 | 34,5 | 3 | 10 | 0,183 | 862 | 916 | |||||||
| 107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
| 120 | 330 | 38,4 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
| 150 | 310 | 45,1 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
| 高強度 銅と 高強度 銅銀合金 |
クエートプ CuFRHC CuHCP クオフ CuAg01 |
80 | 375 | 29,1 | 3 | 8 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 375 | 36,4 | 3 | 8 | 0,183 | 862 | 916 | |||||||
| 107 | 360 | 37,4 | 3 | 8 | 0,171 | 923 | 980 | |||||||
| 120 | 360 | 41,9 | 3 | 8 | 0,153 | 1035 | 1099 | |||||||
| 150 | 360 | 52,4 | 3 | 8 | 0,122 | 1293 | 1374 | |||||||
| 正常強度 銅銀合金 |
CuAg01 | 80 | 365 | 28,3 | 3 | 10 | 0,229 | ≤0.01777 | ≥6 | 5 | 3 | 0.0038 | 690 | 733 |
| 100 | 360 | 34,9 | 3 | 10 | 0,183 | 862 | 916 | |||||||
| 107 | 350 | 36,3 | 3 | 10 | 0,171 | 923 | 980 | |||||||
| 120 | 350 | 40,7 | 3 | 10 | 0,153 | 1035 | 1099 | |||||||
| 150 | 350 | 50,9 | 3 | 10 | 0,122 | 1293 | 1374 | |||||||
| 銅・マグネシウム 合金 |
CuMg02 CuMg0,2 (高い) 導電性) |
80 | 460 | 35,7 | 3 | 10 | 0,289 | ≤0.02240 ≤0.02155 (高 伝導性 ) |
≥6 | 5 | 3 | 0.0031 | 690 | 733 |
| 100 | 450 | 43,7 | 3 | 10 | 0,231 | 862 | 916 | |||||||
| 107 | 440 | 45,7 | 3 | 10 | 0,216 | 923 | 980 | |||||||
| 120 | 430 | 50,1 | 3 | 10 | 0,192 | 1035 | 1099 | |||||||
| 150 | 420 | 61.1 | 3 | 10 | 0,154 | 1293 | 1374 | |||||||
| 銅・マグネシウム 合金 |
CuMg05 | 80 | 520 | 40,4 | 3 | 10 | 0,385 | ≤0.02778 | ≥6 | 5 | 3 | 0.0027 | 690 | 733 |
| 100 | 510 | 49,5 | 3 | 10 | 0,286 | 862 | 916 | |||||||
| 107 | 500 | 51,9 | 3 | 10 | 0,268 | 923 | 980 | |||||||
| 120 | 490 | 57,0 | 3 | 10 | 0,239 | 1035 | 1099 | |||||||
| 150 | 470 | 68,4 | 3 | 10 | 0,191 | 1293 | 1374 | |||||||
| 銅缶 合金 |
カーネーション2 CuSn0,2 (高い) 導電性) |
80 | 460 | 35,7 | 2 | 8 | 0,309 | ≤0.02395 ≤0.02155 (高 伝導性 ) |
≥6 | 5 | 3 | 0.0032 | / | / |
| 100 | 450 | 43,7 | 2.00 | 8.00 | 0,247 | 865 | 919 | |||||||
| 107 | 430 | 44,6 | 2.00 | 8.00 | 0,231 | 926 | 983 | |||||||
| 120 | 420 | 48,9 | 2.00 | 8.00 | 0,206 | 1038 | 1103 | |||||||
| 150 | 420 | 61,1 | 2.00 | 8.00 | 0,165 | 1298 | 1378 | |||||||
銅コンタクトワイヤーは,電動機関車の電流計に電力を送るために使用されます.また,発電,電源伝送,電源配送,電信,電子回路,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流,電流そして無数の種類の電気機器銅 は 電気 の 優良 な 伝導体 で,抵抗 が 低い.また 柔らかく,安価 で,接触 面 を 優しく する
江井電気合金株式会社 (旧江井電気合金工場) は,1985年6月12日に設立され,主に研究開発,生産,高速鉄道補助製品の販売主な製品は,鉄道コンタクトワイヤ,鉄道負荷ケーブル,銅合金バスバー,その他の銅部品を含む銅合金深加工製品です.
設立以来,同社は高品質の銅合金製品と先進的な管理システムによるサービスを提供することにコミットしてきました.強力な研究開発能力上海,広州,北京,?? 州,成都,東京など,鉄道省の鉄道局と順次協力している.他の鉄道局鉄道省の機関車およびモーター生産企業,CRRCおよび国家機関車および電気機器生産企業,国内外で知られる企業である シアンタン・エレクトリックドンファング・エレクトリック,シュナイダー・エレクトリック,シメンス,ABB,GEなど戦略的な協力関係を確立し,中国鉄道グループ電気ガス化局の銅と銅合金線と接触線のライセンス供給業者になりました.
